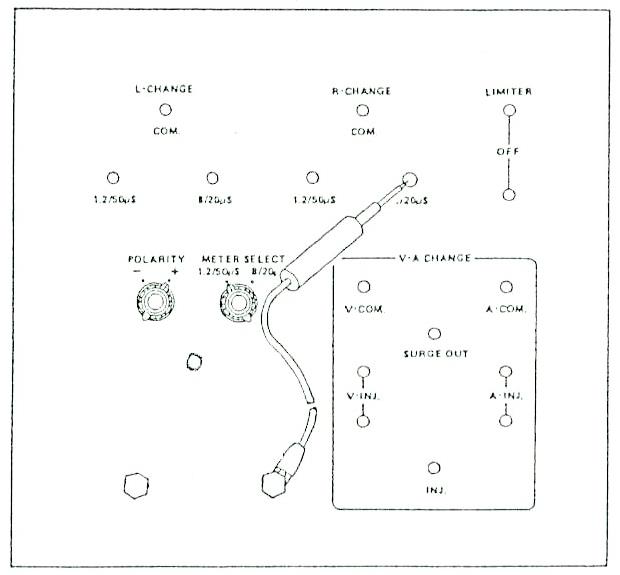

サージ試験で正負極を入れ替えた際に、過度な電圧が印加されることはありますか？（EUT：コンデンサ）
極性切替時に過度な電圧が印加されることはありません。
EUTがコンデンサであっても、発生部回路のインピーダンスによってサージエネルギーは放電されます。
ただし、極端に大きな容量である場合は、念のため極性切替前に除電を行うことを推奨します。
