放電チップ12-00007A/8A/9Aの寸法を教えてください。

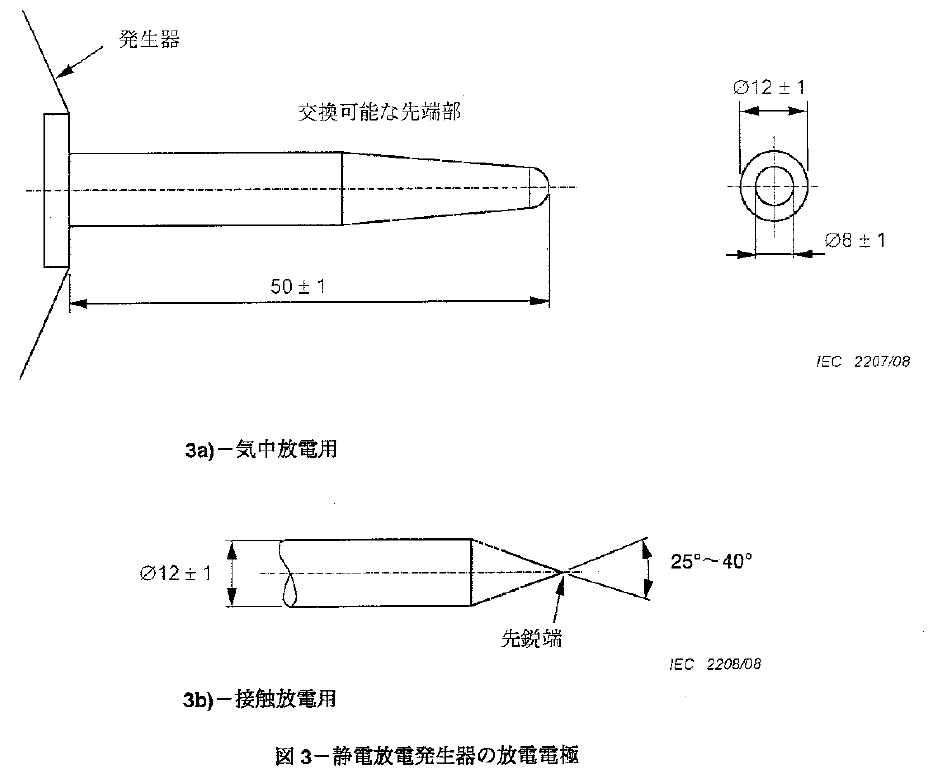

12-00007A/8AはIEC61000-4-2の規定寸法の通りです。
弊社接触放電用の放電電極12-00007Aの先端角度は40°です。

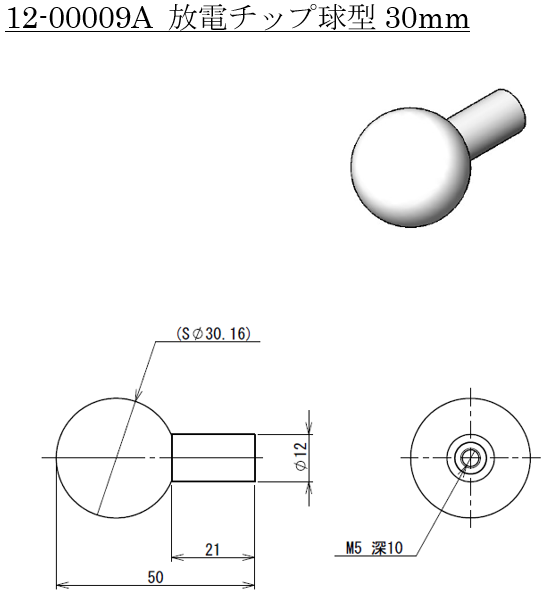

ISO10605規格で規定がある15kV以上の気中放電に使用でき当社球型気中放電用の放電電極12-00009Aについては、以下の図面の通りです。
